．玻璃反應槽種類 Vessel Type：單層Single | 雙層Double wall | 三層Triple wall
．夾套設計 Jacketed Type
|
|
雙層Double wall |
三層Triple wall |
|
一般夾套 Standard Jacketed |
可燒製 |
可燒製 |
|
環形夾套 Ring Baffle |
可燒製 |
可燒製 |
．操作壓力：真空 ~ Atm | 操作溫度：-90℃~ +250℃
．熱衝擊性耐受溫差 △T：110℃(Double wall) | 60℃(Triple wall)
．反應器大小 Capacity of Reactor：300ml ~ 400L (可客製化大小)
．完整的反應器配置 Complete Package：
|
Lab Scale實驗室研究級 |
|
|
|
Pilot Scale工廠試量產製備級 |
|
|
．其他相關玻璃反應器
|
高壓玻璃反應器 |
|
|
|
．反應器大小 Capacity of Reactor：500ml ~ 1.5L |
|
．操作壓力：6bar和12bar |
|
|
．操作溫度：-90℃ ~ + 200℃ |
|
|
．過壓保護裝置：卸壓閥、保護網 |
|
|
過濾夾套玻璃反應器 Filter Reactor |
|
|
|
．反應器大小 ： Lab Scale實驗室研究級 : 1L ~ 5L |
|
．操作壓力：真空 ~ +0.4bar |
|
|
．操作溫度：-90℃ ~ +200℃ |
|
|
．熱衝擊性耐受溫差 : 110℃ |
|
|
1L 雙層夾套玻璃反應槽 暨LAUDA溫控系統 |
5L雙層夾套玻璃反應槽 |
|
|
|
|
20L雙層夾套玻璃反應槽 既蒸餾系統 |
20L三層夾套玻璃反應槽 暨LAUDA超低溫溫控系統 |
|
|
|
|
100L 雙層夾套玻璃反應槽 暨LAUDA溫控系統 |
|
|
|
|

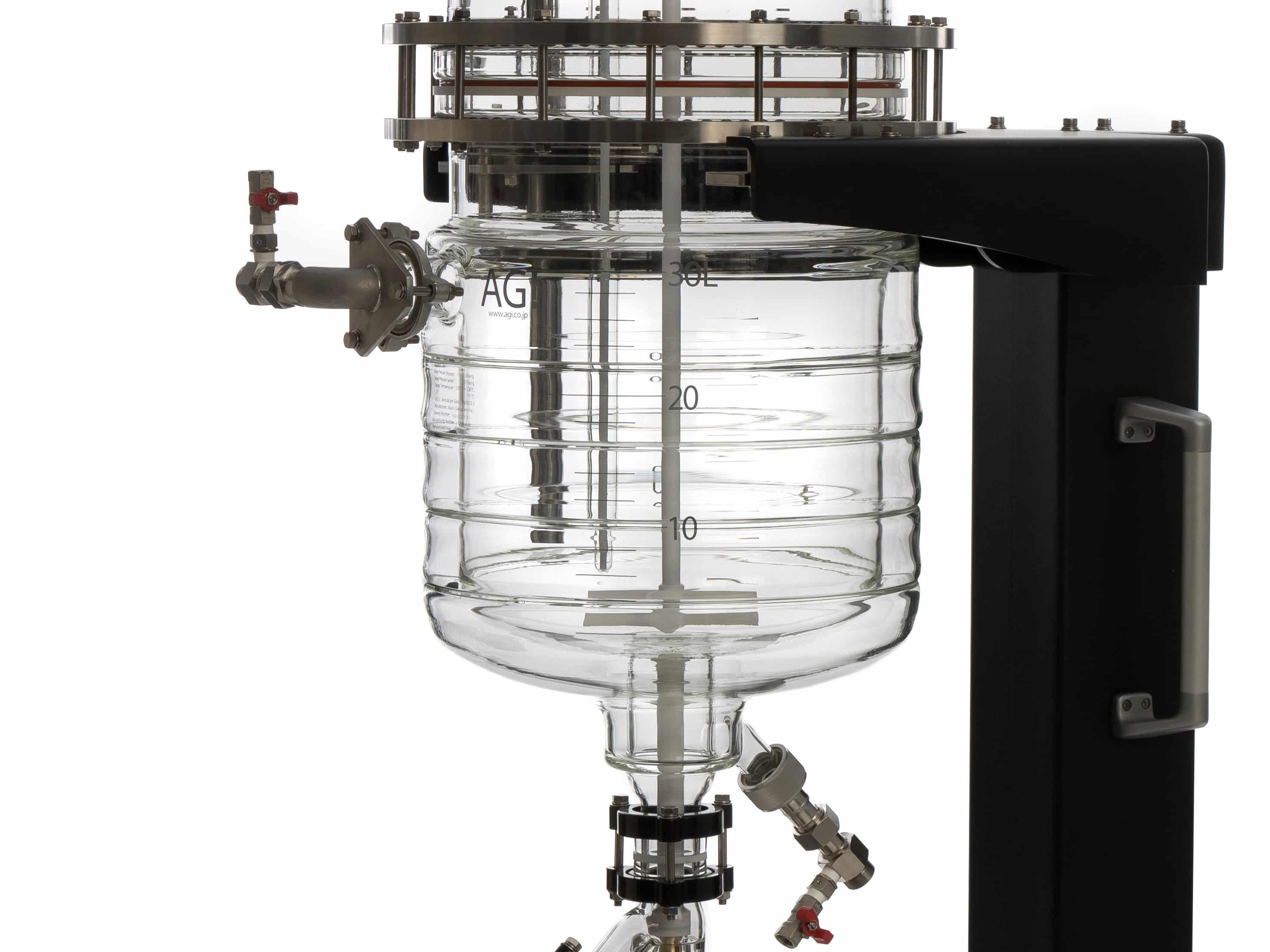

．Ring Baffle Technology
|
|
|
|
．減少熱傳導時間，提高產量。 藉由Ring Baffle設計，增加熱傳媒接觸面積，加快熱量傳遞。 ．均勻提供反應熱量。 ．精確控溫，確保產物品質。 |
|
均勻提供反應熱量，無熱區、冷區問題 |
|
|
一般玻璃反應器 Standard Jacketed Vessel |
AG! 玻璃反應器 Glass reactor with Ring Baffle Technology |
|
Localized Heating |
Even Heating / Cooling |
|
|
|
|

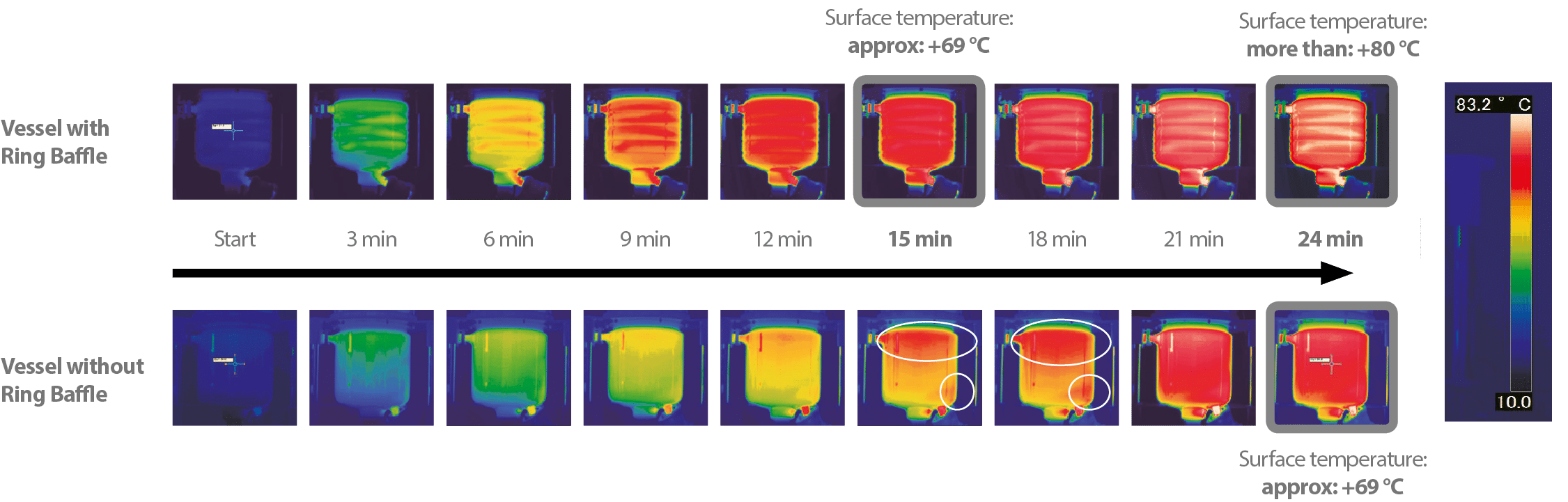

實際測試 – 熱煤油均勻傳熱測試 含Ring Baffle之玻璃反應器相較於一般型，升溫速度較快且均勻。 |
||||||||
|
Glass reactor with Ring Baffle Technology: |
||||||||
|
|
|
|
|
|
|
|
|
|
| 表面溫度 +69℃ | 表面溫度 >80℃ | |||||||
|
Start |
3min |
6min |
9min |
12min |
15min |
18min |
21min |
24min |
|
一般玻璃反應器 Standard Jacketed Vessel |
||||||||
|
|
|
|
|
|
|
|
|
|
| 表面溫度 +69℃ | ||||||||
|
Start |
3min |
6min |
9min |
12min |
15min |
18min |
21min |
24min |
|
|
|
一般玻璃反應器 由紅圈處，反應器底部有殘留液體 |
AG! 玻璃反應器 由藍圈處，反應器底部無殘留空間 |
|
|
|
|
|||
|
藉由特殊彈簧防漏設計，可防止卸料口受壓力變化而產生的漏液問題。 |
|||
|
|
|
|
|
藉由真空層隔離，於低溫時可防止大氣空氣冷凝於反應器表面，使得操作人員能清楚看到反應現況。 此外，於高溫時，避免熱散失，達到最佳熱傳導效果。 |
|
實際案例: 比較反應於-25℃之差異 |
|
上圖可以看到含真空層玻璃反應器(右) 於低溫下可清楚看見實驗狀態。雙層玻璃反應器(左)則有凝結現象。 |
