旋轉濃縮儀原理

Rotary Evaporator 旋轉濃縮儀是實驗室中常見的設備之一
主要用途為在減壓條件下，藉由恆定溫度連續蒸餾大量揮發性溶劑
因此具備許多應用例如：濃縮萃取液、蒸餾層析分離後的接收液、分離氣味...等

理解旋轉濃縮儀

藉由將含有溶劑的燒瓶穩定的旋轉，可連續性均勻地在整個燒瓶內壁上產生薄薄一層液體
「燒瓶壁上的液體薄膜層與靜止時的液體表面相比，會具有更大的表面積」

同時藉由「真空幫浦調節瓶內真空度」以及「水浴鍋調節溫度」，可進一步提高蒸發的效率及可能性

這使得在室溫和正常大氣壓條件下及可蒸發的低沸點溶劑可以有更高的分離效率（例如：乙醚、正己烷或乙酸乙酯）
也可用來達成常溫下較難蒸發的高沸點溶劑分離（例如：水、二甲基甲醯胺）。

換言之，只要選擇合適的「溫度」與「真空度」，便可在避免共沸與突沸的狀況下妥善的分離物質。

當液體的「溫度」達到沸點時會變成氣體，而沸點取決於環境的「氣壓」

我們可以就此得知，當我希望特定溶液蒸發
「溫度」與「壓力」變會是影響最大的兩個關鍵因素

Rotary Evaporator 旋轉濃縮儀 – 就是同時透過這兩種影響蒸發的因素，來增加溶液分離的效率及可能性：

藉由真空幫浦 pump 連接控制容器內的「真空度」（降低壓力），來降低液體的沸點
進而使本身沸點較低的溶劑更易蒸發，也使得本身沸點較高的溶劑得以蒸發

降低沸點的同時，也藉由穩定的水浴提高整體溶液的溫度
使容器內的溶液溫度更容易達到目標溶劑在相應壓力下的沸點而蒸發
而穩定的「溫度供給」和「旋轉速度」，也可有效防止溶液因溫度不均產生突沸現象

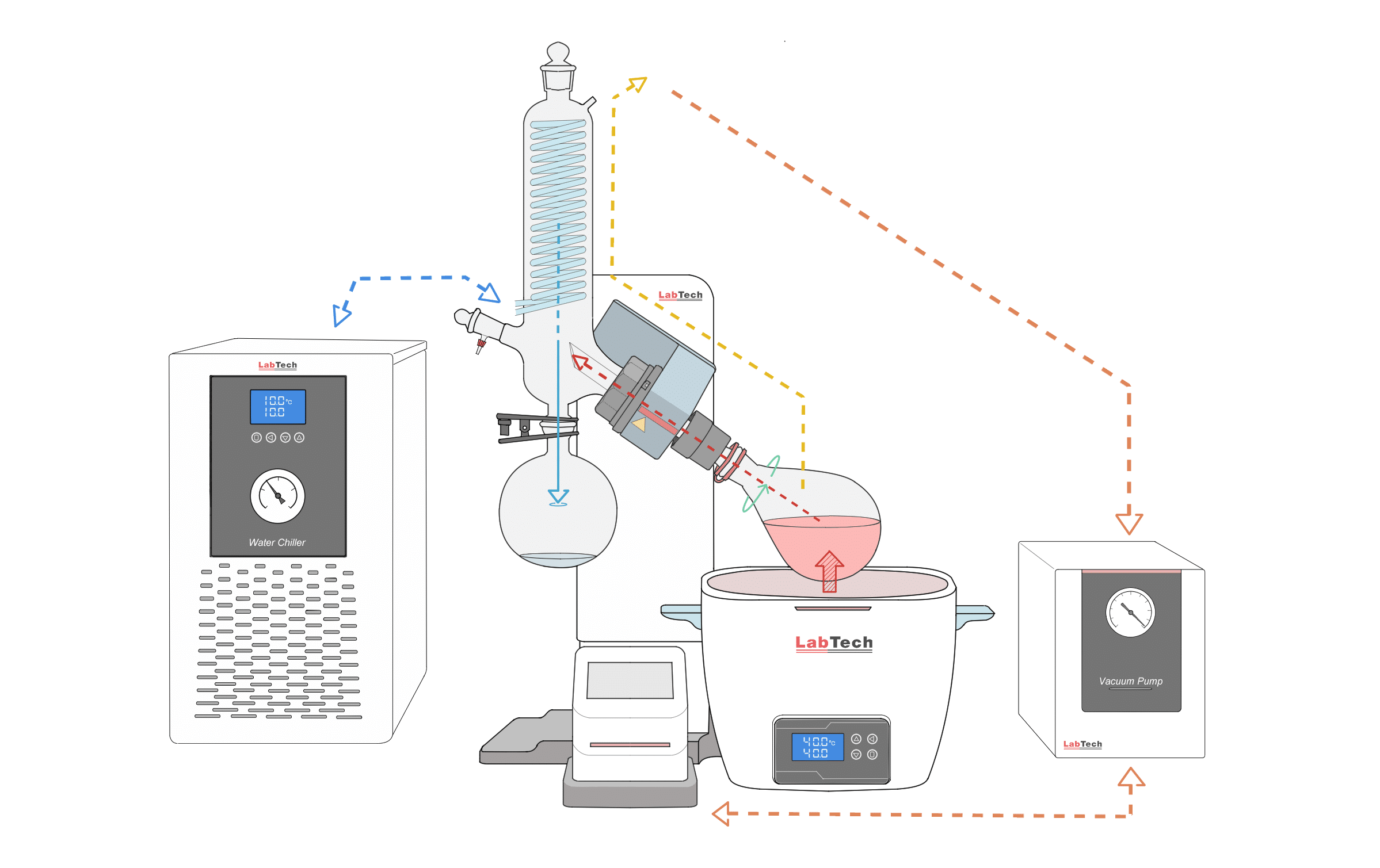

1.水浴恆溫

2.穩定旋轉

3.降低壓力

4.蒸發冷凝

5.滴落收集

連接Water Chiller

連接Vacuum pump

連接真空控制器

1	使用「恆溫水浴槽」，加熱並恆定溶液溫度
2	藉由「旋轉馬達」穩定轉動燒瓶，形成薄膜同時防止突沸
3	使用「真空幫浦」降低系統內的壓力，藉此降低溶劑沸點
4	蒸發的氣體會在「冷凝管」冷凝，並向下滴落
5	滴落的溶劑會滴落至「收集瓶」，完成溶劑與溶液的分離
冷水機 Water Chiller	會經由冷卻的循環水流控制冷凝管，維持適宜且穩定的冷凝溫度
真空幫浦 Vacuum pump	會將系統内壓力逐步降低，直至儀器真空度上限或設定值
真空控制器	會藉由程式控制真空幫浦，維持穩定的壓力設定值
