TRPL│Edinburgh Instrument| 時間解析螢光光譜儀 FLS1000

歷經FLS920、FLS980等持續改良,FLS1000累積近半世紀的光致發光螢光光譜儀技術,EdinburghInstrument將整個光致發光的實驗室濃縮在FLS1000光致發光光譜儀(Photoluminescencespectrometer)之中,整合大多數使用者會使用到的量測技術以及數據處理方式,並且提供準確穩定高度自動化的操作體驗,確保使用者可以專注於研究開發上,不再需要為了調整硬體組合與複雜的光學而苦惱。設備特色:-來自於套裝螢光光譜儀市場上最長的325mm的焦距,提供保證超過30000:1的訊躁比。-軟體自動化控制二倍頻濾光片、ND衰減濾光片與偏極化器使樣品分析可以自動且準確的進行。-提供變溫與電致發光的量子產率分析(QuantumYield;QY)。使用單位:-國內外現有超過10年的設備使用者仍然繼續使用EdinburghInstrument發表文獻。-台灣現有單位:台灣大學、中央研究院、清華大學、交通大學、師範大學、靜宜大學、成功大學、中山大學等。

高階PL光致發光螢光光譜儀│Edinburgh Instrument

應用類別

光譜掃描

(Spectral)

磷光生命週期量測

(Phosphorescence Lifetime)

螢光生命週期量測

(Fluorescence Lifetime)

量測模式

單光子計數

(Single Photon Counting)

TCSPC

(Time-Resolved Single photon counting)

MCS

(Multi-Channel Scaling)

TCSPC

(Time-Resolved Single photon counting)

生命週期量測範圍

(Lifetime Range)

1ms – hours

10ns to 50s

5ps to 50μs

靈敏度(Water Raman)

大於30000:1

n/a

n/a

激發光源(Light Source)

類型

廣域氙燈

(Xenon Arc Lamp)

微秒脈衝氙燈

(Microsecond FlashLamp)

奈秒閃爍燈源

(Nanosecond FlashLamp)

200-400nm

<1ns

皮秒脈衝二極體雷射與脈衝發光二極體

(Picosecond Pulsed Diode Lasers(EPLs) and

Pulsed LEDs(EPLEDs))

250-980nm

From 60ps

波長範圍

230-1000nm

200-1000nm

200-400nm by FlashLamp

250-980nm by EPL & EPLED

脈衝寬度

(Pulse Width)

n/a

1μs ─ 2μs

<1ns

From 60ps

偵測器(Detector)

單光子計數偵測器(Single Photon Counting Detector)

標準偵測器

選配NIR波段偵測器(Enhanced Spectral Response options)

PMT-900

185-900nm

PMT-980

185-980nm

PMT-1010

185-1010nm

PMT-1400(LN)

300-1400nm

PMT-1700(LN)

300-1700nm

PMT-1400TE

950-1400nm

PMT-1700TE

950-1700nm

高速單光子計數偵測器(High Speed Single photon Counting Detectors)

HS-PMT-870

230-870nm

HS-PMT-920

230-920nm

MCP-PMT-850

160-850nm

MCP-PMT-910

160-910nm

Response width

180ps

180ps

<25ps

<25ps

選配NIR模擬偵測器(Analogue Detector options)

InGaAs-1650

InGaAs-2050

InGaAs-2550

InAs-3100

InSb-5500

870-1650nm

900-2050nm

900-2550nm

1200-3100nm

1500-5500nm

選配CCD與陣列偵測器(Array Detectors options)

CCD 偵測器

200-1100nm

近紅外光陣列偵測器(NIR array Detector)

600-1700nm

軟體應用與量測功能(Software)

激發與放光的掃描

Excitation and Emission Scans

用於了解分子的平均激發與放光光譜以利於其他的量測方式

同步式掃描

Synchronous Scans

例:紅線光譜為傳統的放光掃描,綠線光譜為同步式掃描,相較之下,同步掃描可以將溶於環已烷中的五種芳香烃區分出來。

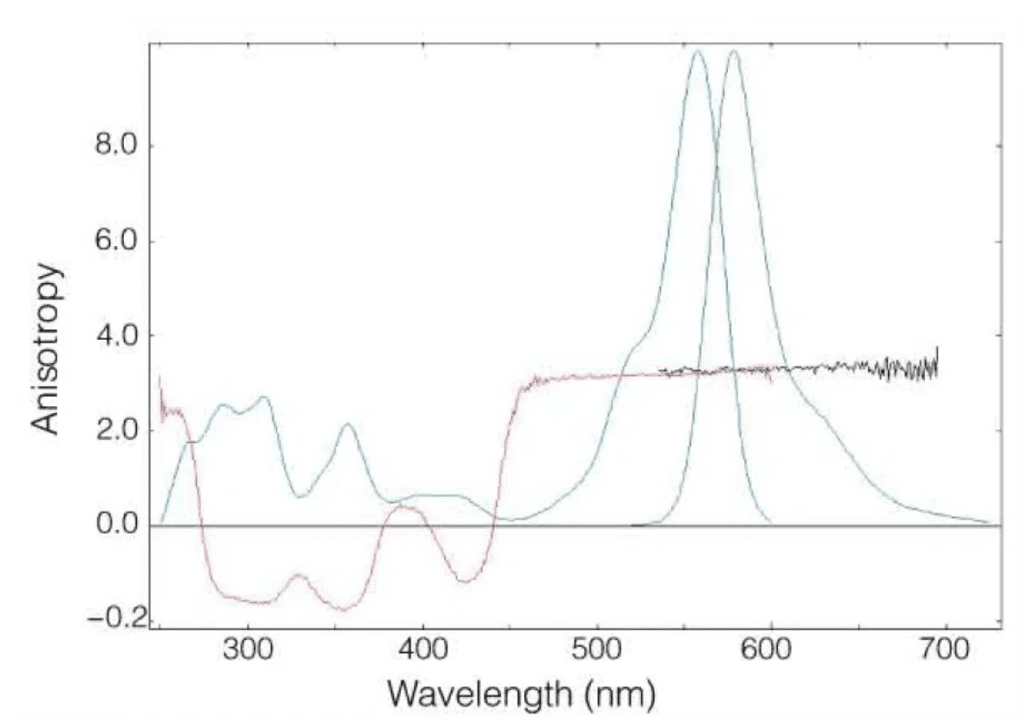

各異向性分析

Anisotropy Analysis by Polarizer

搭配溫度與溶劑等環境變因,可以用於研究螢光基團的分子轉動與螢光標記分子的轉動

動力學量測

Kinetic Measurement

在固定的激發與放光參數分析毫秒(ms)至秒(s)等長磷光的應用,例如化學反應與細胞中的化學遷移

激發/放光2D量測

Excitation Emission Maps(EEMs)

改變一系列的激發波長進行放光光譜的掃描,產生的光譜圖可以利用2D或3D的等高線顯示,如同樣品的指紋圖譜一般。

絕對量子產率

Absolute Quantum Yield

與相對量子產率相比,絕對量子產率不需要量子產率的標準品,樣品的限制也因此不受限於液體、粉末或薄膜樣品種類

吸收率量測(穿透/反射模式)

Absorption by Transmission/Reflectance

對於螢光粉或發光材料的開發,吸收率與反射率都是重要的關鍵參數

變溫量測

Measurement with different Temperature

用於觀察分子在不同溫度下的變化,觀察波峰的強度與位移

磷光生命週期量測

MCS-Phosphorescence Lifetime Measurement

螢光生命週期量測

TCSPC-Fluorescence Lifetime Measurement

色度座標標定

Chromaticity Calculation

軟體內建色度座標標定,符合CIE1931與CIE1976,在螢光粉或發光薄膜開發過程中,確保光色有達到預期。

單重態氧的激發/放光量測

Singlet Oxygen Excitation/Emission Spectral

單重態氧以往都需要強力的激發光源才有辦法取得放光光譜,在Edinburgh FLS系列只需要可以透過廣域氙燈就能進行量測。

例:於光敏物質混和物中可以使用激發光譜來確定單重態氧的產生

電致發光的激發/放光掃描

Eletroluminescence Excitation and Emission

結合電學與電致發光的研究,可以了解組成發光元件每一層的效率

軟體特色

硬體控制

數據分析

  • 即時調整量測參數並觀察訊號強度
  • (Signal Rate Function)
  • 完全控制光路(激發光源與偵測器的組合),不需要額外拆裝與校正光路
  • 程式控制激發強度與遮光器(Shutters)協助動態量測
  • 調整偏極片角度進行各異向性(Anisotropy)分析
  • 在多重Cuvette holder與多孔盤模式下選擇特定的樣品
  • 控制特殊配件的樣品移動平台(XY-Stage),例如:顯微鏡、多孔盤、滴定儀
  • 控制變溫或低溫(Cryostat)配件的溫度調整
  • 控制閘門偵測器(Gating Detector)的啟動時間進行純磷光分析
  • 設定生命週期的時間範圍與通道(Channel)數量
  • 加減乘除、微分積分等數學運算
  • (Arithmetic(+,-,x,/), differentiation and integration)
  • 放大、正規化與基線扣除
  • (Scaling, Normalisation, Baseline Subtraction)
  • 裁切與潤飾數據區塊
  • (Cropping and Smoothing data)
  • 顯示格線、自然對數或線性顯示、2D、3D等高線或平面圖、純數據顯示(Text Display)
  • 自動標定波峰位置
  • 整合式絕對量子產率計算軟體
  • 色度座標分析,符合CIE1931與CIE1976
  • ASCII/CSV檔案格式輸出與匯入
  • 光譜圖可以複製並轉貼至其他文書軟體方便簡報與撰寫論文
  • Exponential reconvolution 或 tail fit的生命週期計算方式,最多可以計算四個生命週期,並顯示貢獻比例
  • 擷取時間解析光譜(TRES data slicing)
  • 可升級至FAST軟體

您所需要的光致發光量測方式與數據處理都完美整合在Edinburgh光致發光光譜儀之中
